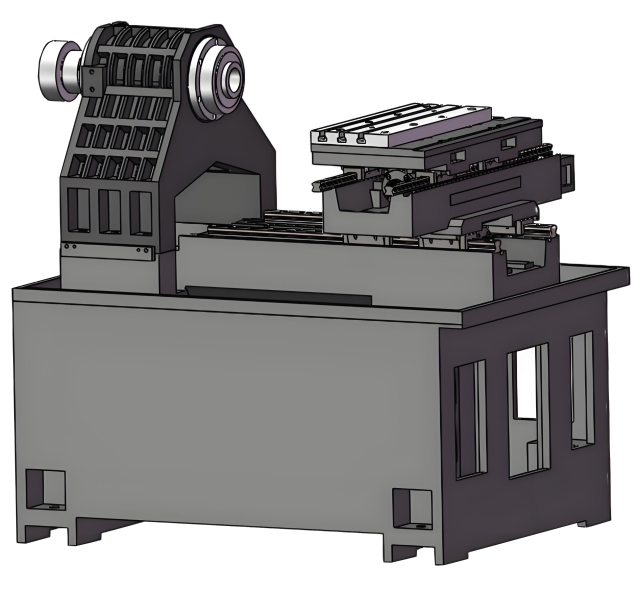

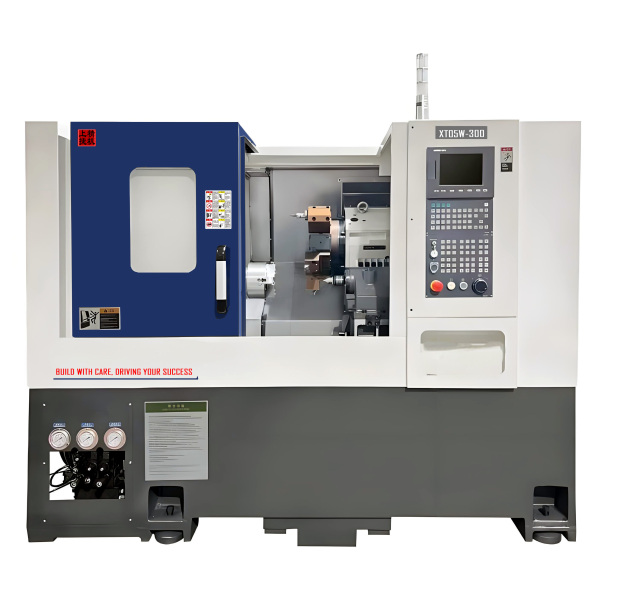

Die XT-Serie ist eine Werkzeugmaschine, die speziell für die Schwerzerspanung von scheibenförmigen und kurzen Wellenteilen entwickelt wurde. Sie verfügt über ein integriertes Bett mit verbreitertem, verstärktem und tiefliegendem Schwerpunkt, um Vibrationen bei der Schwerzerspanung zu reduzieren. Die um 45° geneigte Sattelanordnung in X-Richtung wirkt Kräften in horizontaler und vertikaler Richtung effektiv entgegen, eliminiert das Spiel in der Leitspindel und sorgt für eine bessere geometrische Symmetrie des Schneidwerkzeugs während der Bearbeitung, wodurch seitliche Belastungen des Werkzeugs reduziert werden. Dies führt zu einer längeren Werkzeugstandzeit und einer verbesserten Bearbeitungsgenauigkeit.
Durch Anwendung der Finite-Elemente-Analyse (FEM) werden Form und Position der Verstärkungsrippen in den Gussteilen optimiert, um die beste Bettfestigkeit zu erreichen, wodurch die Bettstruktur besser für schwere Schnitte geeignet wird und die Lebensdauer des Werkzeugs verlängert wird.
■ Technische Daten
| Maschinentyp | XT04W-250 | XT04W-450 |
| 最大回转直径 Max. Schaukeldurchmesser | 500 mm | 500 mm |
| 最大加工直径 Max. Bearbeitungsdurchmesser | 220 mm | 220 mm |
| 最大加工长度 Max. Bearbeitungslänge | 250 mm | 450 mm |
| 主轴端部形式 Spindelnase | A2-4 | A2-4 |
| 主轴电机功率 Spindelmotorleistung | 4,0/5,5 KW | 4,0/5,5 KW |
| 主轴孔直径 Spindelbohrung | 38 mm | 38 mm |
| 主轴最高转速 Max. Spindeldrehzahl | 6000 U/min | 6000 U/min |
| X轴行程 X-Achse | 185 mm | 185 mm |
| Z轴行程 Z-Achse | 380 mm | 580 mm |
| Eilganggeschwindigkeit der X-Achse | 25 m/min | 25 m/min |
| Eilganggeschwindigkeit der Z-Achse | 25 m/min | 25 m/min |
| X轴电机最大转矩 X-Achse Max. Drehmoment des Motors | 25,2 Nm | 25,2 Nm |
| Z轴电机最大转矩 Z-Achse Max. Drehmoment des Motors | 25,2 Nm | 25,2 Nm |
| 液压夹紧 Hydraulische Klemmung 卡盘尺寸 Spannfuttergröße |
6 Zoll | 6 Zoll |
| 伺服刀塔 Servo-Werkzeugrevolver | 8 Monate | 8 Monate |
| 刀方规格 Außendurchmesser des Werkzeugs | 20 x 20 mm | 20 x 20 mm |
| 尾座行程 Reitstockweg | MT-4# 250 mm |
MT-4# 250 mm |
| Maschinengröße (L x B x H) | 1650x1360x1600mm | 1650x1360x1600mm |
| Standardgewicht | 2000 kg | 2500 kg |
■ Erweiterbare Funktionen von Werkzeugmaschinen

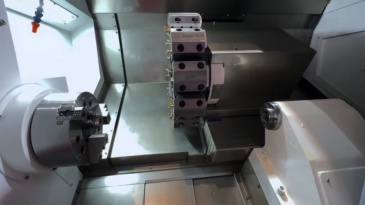

Die gesamte XT-Serie kann mit einem Servo-Werkzeugrevolver ausgestattet werden, um die Verarbeitungskapazität für Dreh- und Fräsverbundfunktionen zu erreichen.
Die Maschine kann mit einem Servorevolver konfiguriert oder mit mehreren Antriebsköpfen individuell angepasst werden, um hochwertige Dreh- und Fräsfunktionen zu ermöglichen. Diese vielseitige Lösung erfüllt komplexe Bearbeitungsanforderungen und minimiert gleichzeitig die Investitionskosten der Kunden.
