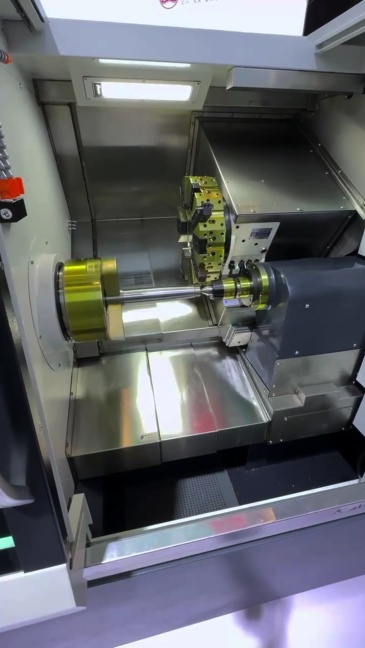

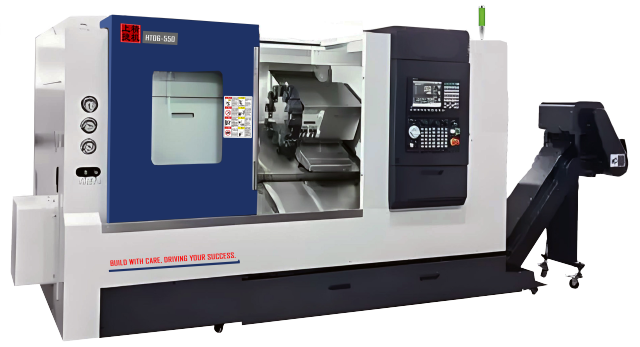

HT/DSZY-Serie ---- Y-Achsen-Werkzeugrevolver, Doppelspindeln. |
Die Modelle der ZY-Serie verwenden einen motordirekt angetriebenen Portal-Werkzeugrevolver auf der Y-Achse, der die Positionierungsgenauigkeit auf der Y-Achse, die Frässteifigkeit und die langfristige Maschinengenauigkeit gewährleistet. |
  |
■ Technische Daten
| Maschinentyp | HT08DSZY-300 | HT08DSZY-500 | HT08DSZY-700 |
| 最大回转直径 Max. Schaukeldurchmesser | 600 mm | 600 mm | 600 mm |
| 最大加工直径 Max. Bearbeitungsdurchmesser | 360 mm | 360 mm | 360 mm |
| 最大加工长度 Max. Bearbeitungslänge | 300 mm | 500 mm | 700 mm |
| 主轴端部形式 Spindelnase | A2-8 | A2-8 | A2-8 |
| 主轴电机功率 Spindelmotorleistung | 11/15 KW | 11/15 KW | 11/15 KW |
| 主轴孔直径 Spindelbohrung | 87 mm | 87 mm | 87 mm |
| 主轴最高转速 Max. Spindeldrehzahl | 6000 U/min | 6000 U/min | 6000 U/min |
| 副主轴规格 Spezifikation der Gegenspindel | A2-5 | A2-5 | A2-5 |
| ZY轴行程 Interpolation der ZY-Achsenbewegung | ±55 mm | ±55 mm | ±55 mm |
| X轴行程 X-Achse | 260 mm | 260 mm | 260 mm |
| Z轴行程 Z-Achse | 450 mm | 650 mm | 850 mm |
| Eilganggeschwindigkeit der X-Achse | 25 m/min | 25 m/min | 25 m/min |
| Eilganggeschwindigkeit der Z-Achse | 25 m/min | 25 m/min | 25 m/min |
| X轴电机最大转矩 X-Achse Max. Drehmoment des Motors | 34,5 Nm | 34,5 Nm | 34,5 Nm |
| Z轴电机最大转矩 Z-Achse Max. Drehmoment des Motors | 34,5 Nm | 34,5 Nm | 34,5 Nm |
| Y轴电机最大转矩 Y-Achse Max. Drehmoment des Motors | 34,5 Nm | 34,5 Nm | 34,5 Nm |
| 液压夹紧 Hydraulische Klemmung 卡盘尺寸 Spannfuttergröße |
10” | 10” | 10” |
| 伺服刀塔 Servo-Werkzeugrevolver | 12 Tage | 12 Tage | 12 Tage |
| 刀方规格 Außendurchmesser des Werkzeugs | 25 x 25 mm | 25 x 25 mm | 25 x 25 mm |
| 尾座行程 Reitstockweg | ---- | ---- | ---- |
| Maschinengröße (L x B x H) | 2350x1470x1850mm | 2600x1470x1850mm | 2800x1470x1850mm |
| Standardgewicht | 3800 kg | 4700 kg | 5700 kg |
■ Erweiterbare Funktionen von Werkzeugmaschinen
|

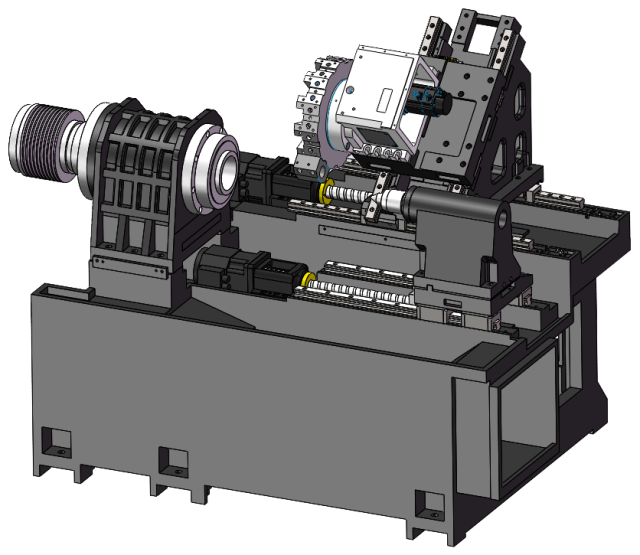

Doppelspindliges Dreh- und Fräsverbund-Bearbeitungszentrum Sowohl die Haupt- als auch die Nebenspindeln verfügen über synchrone Permanentmagnetspindeln mit hoher Leistung und Kraft ohne Riemenantrieb. Dies verbessert die Maßhaltigkeit und Oberflächengüte des Werkstücks beim Hochgeschwindigkeitsdrehen. Die Spindelführungsschienen verwenden großdimensionierte und hochpräzise Rollenlinearführungen, die nicht nur die Bearbeitungssteifigkeit der Werkzeugmaschine gewährleisten, sondern auch deren Bearbeitungsgenauigkeit verbessern. |
 |
|
Vollständig geschlossene innere Schutzanordnung aus Edelstahl |
 |
