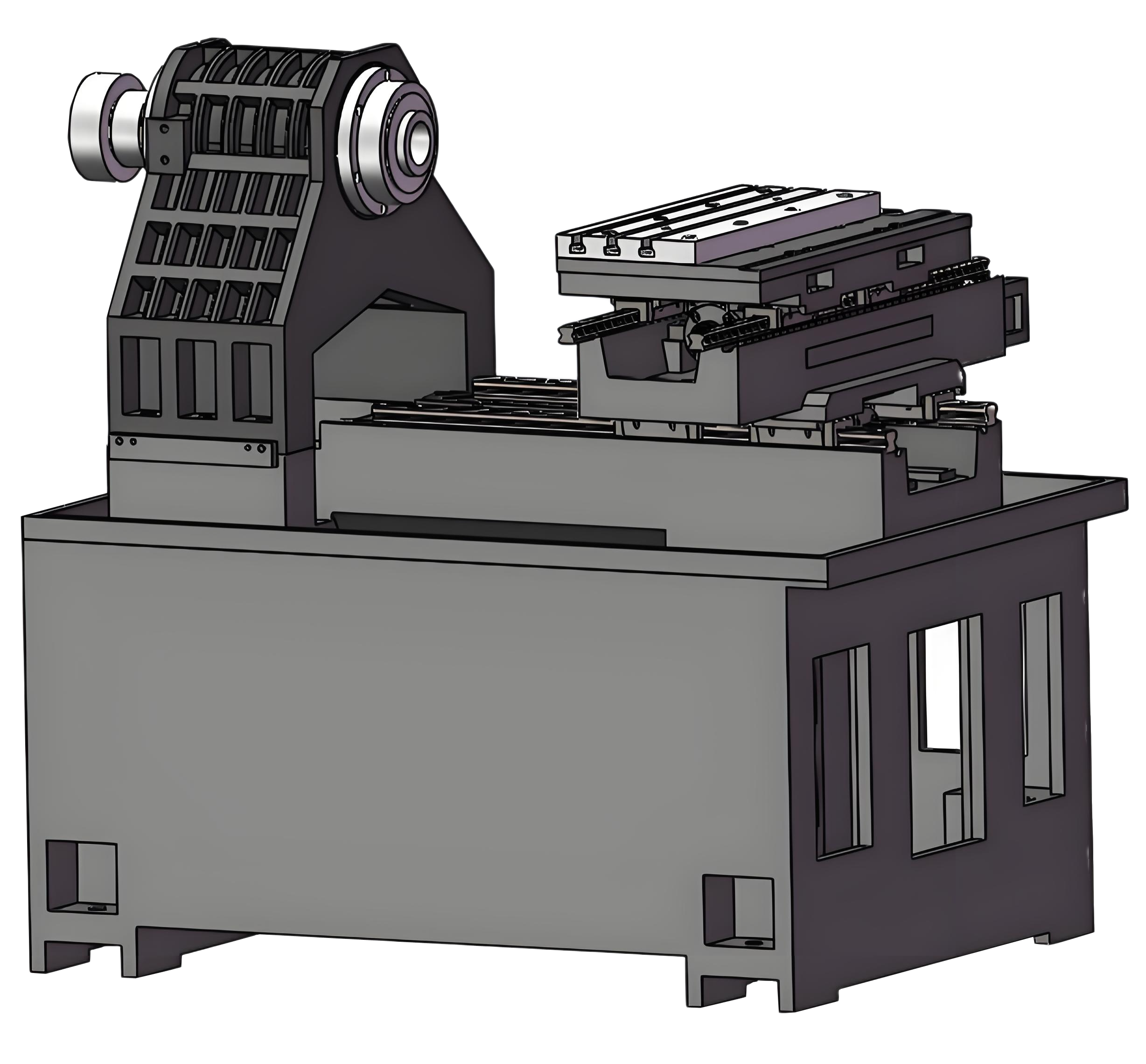

| ● Gussmaterial Das Maschinenbett besteht aus Gusseisen der Güte HT300 als monolithisches Gussteil und wird durch Vibrationsalterung und doppelte Anlassbehandlungen zur Beseitigung von Eigenspannungen bearbeitet. Dies gewährleistet außergewöhnliche Dimensionsstabilität und Langlebigkeit und garantiert eine gleichbleibende Bearbeitungsgenauigkeit bei längerem Betrieb.
Das Konstruktionsprinzip der Werkzeugmaschine zeichnet sich durch ein Monoblock-Bett mit niedrigem Schwerpunkt aus. Mithilfe der Finite-Elemente-Analyse (FEM) werden Geometrie und Anordnung der Verstärkungsrippen in den Gusskomponenten optimiert, um die Bettsteifigkeit zu maximieren. Diese Konfiguration gewährleistet überlegene Leistung bei anspruchsvollen Zerspanungsarbeiten und verlängert gleichzeitig die Werkzeuglebensdauer. |
■ Technische Daten
| Maschinentyp | PT46 |
| 最大回转直径 Max. Schaukeldurchmesser | 410 mm |
| 拖板上最大加工直径 Max. Bearbeitungsdurchmesser am Sattel | 140 mm |
| 最大棒料直径 Max. Stangendurchmesser | 38 mm |
| 主轴端部形式 Spindelnase | A2-5 |
| 主轴电机功率 Spindelmotorleistung | 5,5 kW |
| 主轴孔直径 Spindelbohrung | 48 mm |
| 主轴最高转速 Max. Spindeldrehzahl | 4000 U/min |
| X轴行程 X-Achse | 360 mm |
| Z轴行程 Z-Achse | 320 mm |
| Eilganggeschwindigkeit der X-Achse | 25 m/min |
| Eilganggeschwindigkeit der Z-Achse | 25 m/min |
| X轴电机最大转矩 X-Achse Max. Drehmoment des Motors | 18 Nm |
| Z轴电机最大转矩 Z-Achse Max. Drehmoment des Motors | 18 Nm |
| 气动夹紧 Pneumatisches Spannen | 后拉式弹簧筒夹Federspannzange |
| 手动卡盘 Manuelles Spannfutter | 8 Zoll |
| 液压夹紧Hydraulische Klemmung卡盘尺寸 Futtergröße | 8 Zoll |
| 4工位电动刀架 Elektrischer Messerhalter mit 4 Stationen 刀方规格 Außendurchmesser des Werkzeugs |
20 x 20 mm |
| Maschinengröße (L x B x H) | 1680x1400x1600mm |
| Standardgewicht | 1850 kg |
■ Erweiterbare Funktionen von Werkzeugmaschinen
Entsprechend den Teileverarbeitungsanforderungen des Kunden können kundenspezifische Antriebskopfkonfigurationen hinzugefügt werden, die Bohren, Fräsen, Gewindeschneiden und andere Bearbeitungsvorgänge ermöglichen.
Die Maschine kann mit einem Servorevolver konfiguriert oder mit mehreren Antriebsköpfen individuell angepasst werden, um hochwertige Dreh- und Fräsfunktionen zu ermöglichen. Diese vielseitige Lösung erfüllt komplexe Bearbeitungsanforderungen und minimiert gleichzeitig die Investitionskosten der Kunden.
