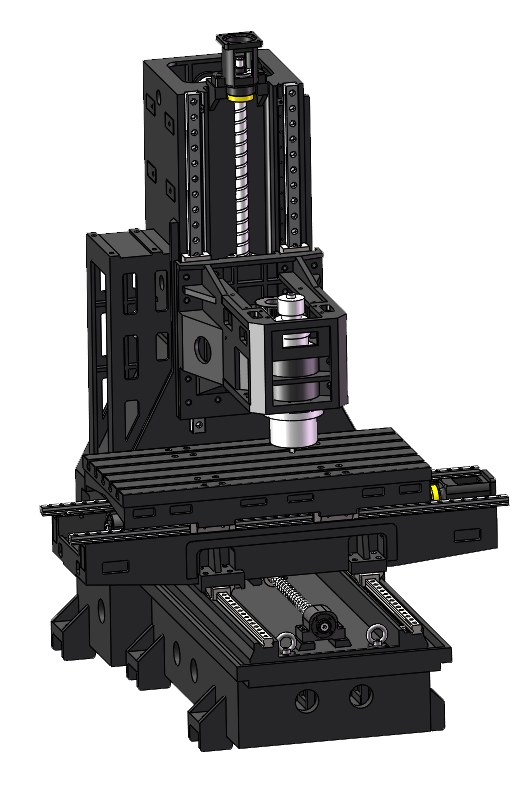

| VMC-Serie Werkzeugmaschinen verfügen über einen niedrigen Schwerpunkt, eine größere Säulenspannweite und eine breitere Y-Achsen-Basis, um die Stabilität der Werkzeugmaschine zu verbessern. Durch die Finite-Elemente-Analyse (FEM) werden Form und Position der Verstärkungsrippen der Gussteile optimiert, um die maximale Festigkeit des Maschinenbetts zu erreichen. Zusätzlich werden spezielle Verstärkungsstrukturen an der Y-Achsen-Basis und der Z-Achsen-Säule implementiert, um die hohe Genauigkeit der Werkzeugmaschine im Langzeitbetrieb zu gewährleisten. Gleichzeitig ist die Bettstruktur für schwere Zerspanung optimiert, was die Arbeitseffizienz und die Werkzeugstandzeit verbessert. |
Die Werkzeugmaschinengussteile bestehen aus hochwertigem HT300-Material, das sich durch hohe Festigkeit, hohe Verformungsbeständigkeit und hervorragende Stoßdämpfung auszeichnet. Nach Vibrationsalterung und sekundärem Anlassen werden die Spannungen abgebaut, was für hervorragende Dimensionsstabilität und Langlebigkeit sorgt. Dies gewährleistet eine stabile Präzision der Werkzeugmaschine über einen langen Einsatzzeitraum. |
 |
■ Technische Daten
| Maschinentyp | VMC1160 |
| 工作台尺寸Werkbankgröße | 1300x600 mm |
| Werkbank-T-Nut (Anzahl - Größe * Teilung) | 5-18x100 mm |
| Max. Belastbarkeit der Werkbank | 800 kg |
| X轴行程 Verfahrweg der X-Achse | 1110 mm |
| Y轴行程 Verfahrweg der Y-Achse | 610 mm |
| Z轴行程 Verfahrweg der Z-Achse | 600 mm |
| Abstand von der Spindelmitte zur Führungsschiene der Säule | 660 mm |
| Abstand von der Spindelfläche zur Arbeitstischoberfläche | 120-720 mm |
| 导轨形式 Führungsschienenform | Präzisions-Linearführung mit Rollen der Klasse P |
| Schnelle X-, Y- und Z-Bewegungsgeschwindigkeit | 30 m/min |
| X轴电机最大转矩 X-Achse Max. Drehmoment des Motors | 55,8 Nm |
| Y轴电机最大转矩 Y-Achse Max. Drehmoment des Motors | 55,8 Nm |
| Z轴电机最大转矩 Z-Achse Max. Drehmoment des Motors | 69 Nm |
| 主轴最高转速 Max. Spindeldrehzahl | 8000/12000 U/min |
| 主轴锥孔 Spindelkegelloch | BT40 |
| 主轴电机功率 Spindelmotorleistung | 11/15 KW |
| 刀库容量 Kapazität des Werkzeugmagazins | Scheibentyp 24Tools |
| 刀具最大重量 Max. Gewicht der Schneidwerkzeuge | 8 kg |
| 气源压力 Luftquellendruck | 0,5–0,8 MPa |
| Maschinengröße (L x B x H) | 2450x2180x2550mm |
| Standardgewicht | 8000 kg |
■ Werkzeugmaschinenkonfiguration
CNC-System: FANUC, Siemens ,SYNTEC, KND,Mitsubishi  |
Hochwertige Spindel, importierte Lager |
THK, PMI, HIWIN, HTPM Präzisions-Linearführung vom Typ P mit Rollen |
Präzisionsgeschliffene Kugelumlaufspindel der Güte C3 |
Hochwertiger Werkzeugspannzylinder |
Importierte Schrägkugellager der Klasse NSK, SKF und FAG P4 |
Präzise Kupplung mit hoher Steifigkeit |
Importierte Synchronriemen mit hohem Drehmoment |
Hochwertiges ATC-Werkzeugmagazin vom Scheiben-/Schirmtyp  |
|||
