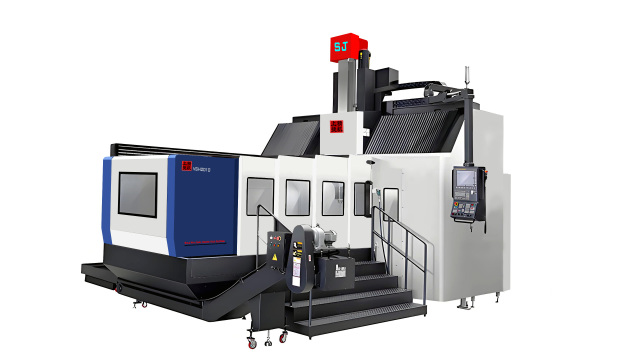

| GS-Serie Portalbearbeitungszentren verfügen über eine Portalstruktur und übernehmen die starke Steifigkeit, symmetrische Struktur und hohe Stabilität herkömmlicher Portalmaschinen, berücksichtigen aber auch die Fähigkeit zur schnellen Bewegung vertikaler Bearbeitungszentren, wodurch die Verarbeitungseffizienz großer Werkstücke für Kunden deutlich verbessert wird. |

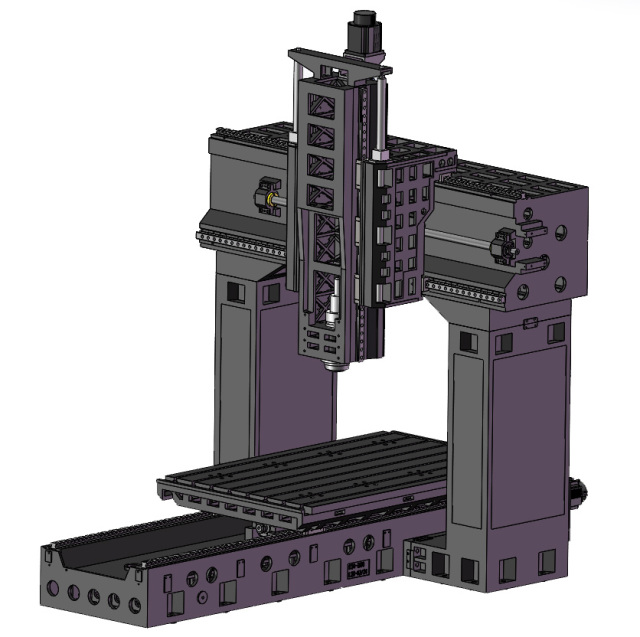

| ■ Maschinenstruktur GS-Serie Portalbearbeitungszentren verfügen über eine Portalstruktur und übernehmen die starke Steifigkeit, symmetrische Struktur und hohe Stabilität herkömmlicher Portalmaschinen, berücksichtigen aber auch die Fähigkeit zur schnellen Bewegung vertikaler Bearbeitungszentren, wodurch die Verarbeitungseffizienz großer Werkstücke für Kunden deutlich verbessert wird. Mithilfe der Finite-Elemente-Analyse (FEM) wurden Form und Position der Gussverstärkungsrippen optimiert, um die optimale Festigkeit des Bettes zu erreichen. Zusätzlich wurden spezielle Verstärkungsstrukturen für die X-Achsen-Basis und den Y-Achsen-Querträger entwickelt, um die Stabilität des Bettes zu gewährleisten und Verformungen vorzubeugen. |
 |
| Das Vier-Schienen-Design des Z-Achsen-Stößels bietet nicht nur ausreichende Steifigkeit, sondern überwindet auch das Kriechphänomen bei niedriger Geschwindigkeit und den Mangel an Präzisionsverlust im Laufe der Zeit, der bei herkömmlichen harten Schienen auftritt. |  |
■ Technische Daten
| Maschinentyp | GS1610 |
| 工作台尺寸Werkbankgröße | 1600x800 mm |
| Werkbank-T-Nut (Anzahl - Größe * Teilung) | 5-22x160 mm |
| Max. Belastbarkeit der Werkbank | 2500 kg |
| X轴行程 Verfahrweg der X-Achse | 1650 mm |
| Y轴行程 Verfahrweg der Y-Achse | 1000 mm |
| Z轴行程 Verfahrweg der Z-Achse | 800 mm |
| 龙门有效宽度 Effektive Portalbreite | 1080 mm |
| 主轴端面到工作台面距离 Abstand von der Spindelfläche zur Arbeitstischoberfläche |
130-930 mm |
| 导轨形式 Führungsschienenform | Präzisions-Linearführung mit Rollen der Klasse P |
| Schnelle X-, Y- und Z-Bewegungsgeschwindigkeit | 20/20/15 m/min |
| X轴电机最大转矩 X-Achse Max. Drehmoment des Motors | 69 Nm |
| Y轴电机最大转矩 Y-Achse Max. Drehmoment des Motors | 69 Nm |
| Z轴电机最大转矩 Z-Achse Max. Drehmoment des Motors | 85,2 Nm |
| 主轴最高转速 Max. Spindeldrehzahl | 6000/12000 U/min |
| 主轴锥孔 Spindelkegelloch | BT50 (BT40 optional) |
| 主轴电机功率 Spindelmotorleistung | 15/18 KW (※18,5/22 KW) |
| 刀库容量 Kapazität des Werkzeugmagazins | Scheibentyp 24Tools |
| 刀具最大重量 Max. Gewicht der Schneidwerkzeuge | 8 kg (BT40) / 15 kg (BT50) |
| 气源压力 Luftquellendruck | 0,5–0,8 MPa |
| Maschinengröße (L x B x H) | 4800 x 2700 x 3400 mm |
| Standardgewicht | 17000 kg |
■ Werkzeugmaschinenkonfiguration
CNC-System: FANUC, Siemens ,SYNTEC, KND,Mitsubishi  |
Hochwertige Spindel, importierte Lager |
THK, PMI, HIWIN, HTPM 45、55 Präzisions-Linearführung vom Typ P mit Rollen |
THK, PMI, HIWIN C3 Klasse Ø50 präzisionsgeschliffene Kugelumlaufspindel |
Hochwertiger Werkzeugspannzylinder |
Importierte Schrägkugellager der Klasse NSK, SKF und FAG P4 |
Präzise Kupplung mit hoher Steifigkeit |
Importierte Synchronriemen mit hohem Drehmoment |
Hochwertiges ATC-Werkzeugmagazin vom Scheiben-/Schirmtyp  |
Standardmäßig ausgestattet mit Kettenspäneförderer und kleinem Eisenspänewagen. |
||
