| CNC-Serie Die CNC-Bohr- und Fräsmaschinen verfügen über eine integrierte Bettkonstruktion aus HT300-Material, die sich durch hohe Steifigkeit und Stabilität auszeichnet. Sie sind mit 35 mm Präzisionslinearführungen der P-Ebene und geschliffenen Kugelumlaufspindeln der C-Ebene (Ø 40) ausgestattet, mit sechs Schlitten auf der X-Achse. In Kombination mit der CNC-Steuerung ermöglichen sie eine dreiachsige Anlenkung und ermöglichen die Bohr- und Fräsbearbeitung komplexer Teile. |
|
CNC-Serie Die CNC-Bohr- und Fräsmaschinen verfügen über eine integrierte Bettkonstruktion aus HT300-Material, die sich durch hohe Steifigkeit und Stabilität auszeichnet. Sie sind mit 35 mm Präzisionslinearführungen der P-Ebene und geschliffenen Kugelumlaufspindeln der C-Ebene (Ø 40) ausgestattet, mit sechs Schlitten auf der X-Achse. In Kombination mit der CNC-Steuerung ermöglichen sie eine dreiachsige Anlenkung und ermöglichen die Bohr- und Fräsbearbeitung komplexer Teile. |
■ Technische Daten

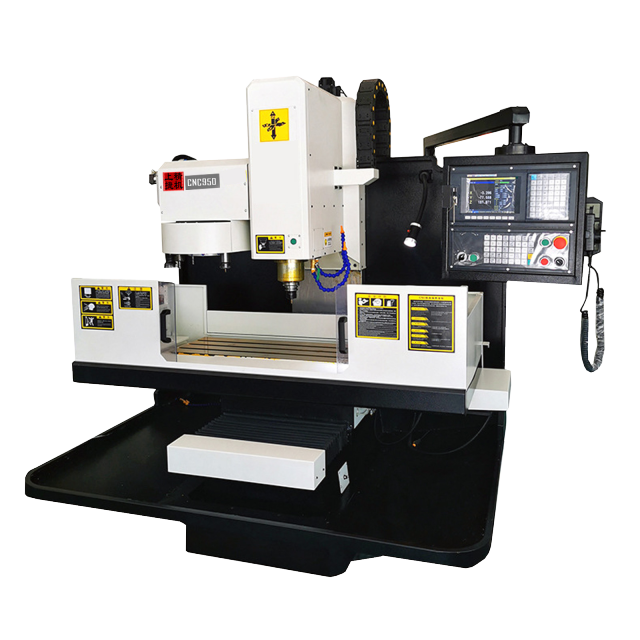

| Maschinenmodell | CNC950 |
| Werkbankgröße | 1500 x 420 mm |
| 工作台T型槽（数目-尺寸*间距）Werkbank-T-Nut (Anzahl - Größe * Teilung) | 3-18 x 90 mm |
| 工作台最大承重 Max. Belastbarkeit der Werkbank | 350 kg |
| Abstand von der Spindelfläche zur Arbeitstischoberfläche | 120-620 mm |
| Verfahrweg der X-Achse | 900 mm |
| Verfahrweg der Y-Achse | 500 mm |
| Verfahrweg der Z-Achse | 500 mm |
| Schnelle X-, Y- und Z-Bewegungsgeschwindigkeit | 25 m/min |
| X轴电机最大转矩 X-Achse Max. Drehmoment des Motors | 25,2 Nm |
| Y轴电机最大转矩 Y-Achse Max. Drehmoment des Motors | 25,2 Nm |
| Z轴电机最大转矩 Z-Achse Max. Drehmoment des Motors | 34,5 Nm |
| 主轴锥孔 Spindelkegelloch | BT40 |
| 主轴电机功率 Spindelmotorleistung | 7,5/11 KW |
| 主轴最高转速 Max. Spindeldrehzahl | 8000 U/min |

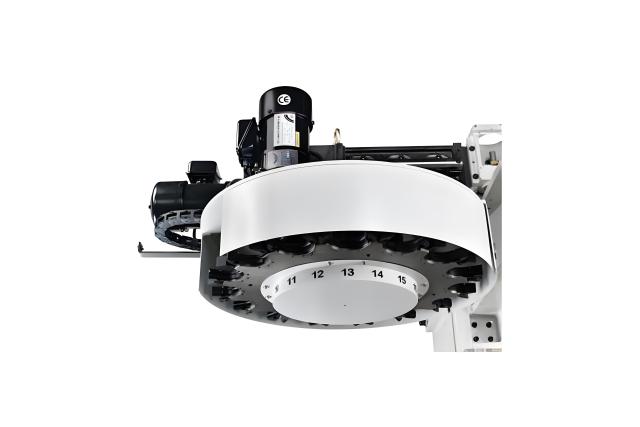

| 刀库容量 Kapazität des Werkzeugmagazins | （选配Optionale Konfiguration）斗笠式/12把 Umbrella-Type 12Tools |
| 气源压力 Luftquellendruck | 0,5–0,8 MPa |
| 刀具最大重量 Max. Gewicht der Schneidwerkzeuge | 8 kg |
| Maschinengröße (L x B x H) cm | 195x170x220 |
| Standardgewicht | 2,3 T |
■ Werkzeugmaschinenkonfiguration

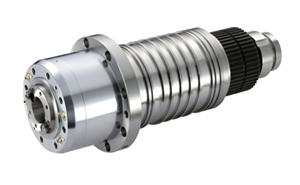

Hochwertige Spindel, importierte Lager |
PMI, HIWIN, HTPM 35、45 Präzisions-Linearführung vom Typ P mit Rollen |
PMI, HIWIN C3-Klasse präzisionsgeschliffene Kugelumlaufspindel |
Präzise Kupplung mit hoher Steifigkeit |
