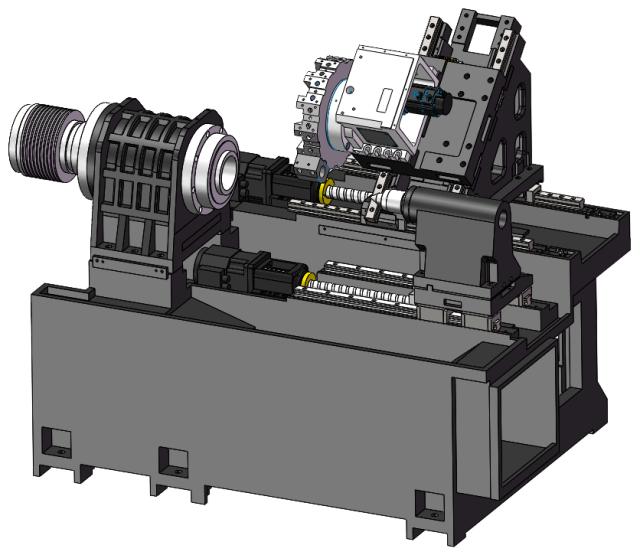

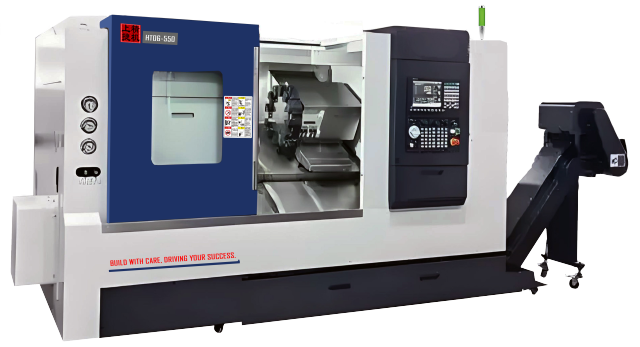

Die HT-Serie ist ein Hochleistungs-Revolverdrehzentrum, das speziell für die Schwerzerspanung großer Scheiben und Wellen entwickelt wurde. Reitstock und Gegenspindelschienenteile sind alle im Ganzgussverfahren gefertigt und wurden verstärkt und optimiert. Das extrabreite Bett verbessert die Bearbeitungsstabilität und eignet sich besonders für die Dreh- und Fräsbearbeitung von Verbundwerkstoffen. Der um 45° geneigte Schlitten, kombiniert mit großformatigen Rollenlinearführungen und Präzisions-Kugelumlaufspindeln, ermöglicht die Bewältigung vielfältiger Bearbeitungsaufgaben und gewährleistet eine dauerhaft hohe Bettgenauigkeit. Durch Anwendung der Finite-Elemente-Analyse (FEM) werden Form und Position der Verstärkungsrippen in den Gussteilen optimiert, um die beste Bettfestigkeit zu erreichen, wodurch die Bettstruktur besser für schwere Schnitte geeignet wird und die Lebensdauer des Werkzeugs verlängert wird. |
 |
■ Technische Daten
| Maschinentyp | HT08DSY-350 | HT08DSY-550 | HT08DSY-750 |
| 最大回转直径 Max. Schaukeldurchmesser | 630 mm | 630 mm | 630 mm |
| 最大加工直径 Max. Bearbeitungsdurchmesser | 390 mm | 390 mm | 390 mm |
| 最大加工长度 Max. Bearbeitungslänge | 350 mm | 550 mm | 750 mm |
| 主轴端部形式 Spindelnase | A2-8 | A2-8 | A2-8 |
| 主轴电机功率 Spindelmotorleistung | 11/15 KW | 11/15 KW | 11/15 KW |
| 主轴孔直径 Spindelbohrung | 87 mm | 87 mm | 87 mm |
| 主轴最高转速 Max. Spindeldrehzahl | 4000 U/min | 4000 U/min | 4000 U/min |
| 副主轴规格 Spezifikation der Gegenspindel | A2-5 | A2-5 | A2-5 |
| 插补Y轴行程 Interpolation des Y-Achsen-Verfahrwegs | ±60 mm | ±60 mm | ±60 mm |
| X轴行程 X-Achse | 230 mm | 230 mm | 230 mm |
| Z轴行程 Z-Achse | 450 mm | 650 mm | 850 mm |
| Eilganggeschwindigkeit der X-Achse | 30 m/min | 30 m/min | 30 m/min |
| Eilganggeschwindigkeit der Z-Achse | 30 m/min | 30 m/min | 30 m/min |
| X轴电机最大转矩 X-Achse Max. Drehmoment des Motors | 34,5 Nm | 34,5 Nm | 34,5 Nm |
| Z轴电机最大转矩 Z-Achse Max. Drehmoment des Motors | 45 Nm | 45 Nm | 45 Nm |
| Y轴电机最大转矩 Y-Achse Max. Drehmoment des Motors | 34,5 Nm | 34,5 Nm | 34,5 Nm |
| 液压夹紧 Hydraulische Klemmung 卡盘尺寸 Spannfuttergröße |
10/12 Zoll | 10/12 Zoll | 10/12 Zoll |
| 伺服刀塔 Servo-Werkzeugrevolver | 16.12 | 16.12 | 16.12 |
| 刀方规格 Außendurchmesser des Werkzeugs | 25 x 25 mm | 25 x 25 mm | 25 x 25 mm |
| Maschinengröße (L x B x H) | 2350x1470x1850mm | 2600x1470x1850mm | 2850x1470x1850mm |
| Standardgewicht | 3600 kg | 4500 kg | 5300 kg |
■ Erweiterbare Funktionen von Werkzeugmaschinen
| Dreh-Fräsen Die gesamte HT-Serie kann mit einem Servo-Werkzeugrevolver ausgestattet werden, um die Verarbeitungskapazität für Dreh- und Fräsverbundfunktionen zu erreichen. |
 |
| Programmierbarer Reitstock Die Maschine kann mit einem Servorevolver konfiguriert oder mit mehreren Antriebsköpfen individuell angepasst werden, um hochwertige Dreh- und Fräsfunktionen zu ermöglichen. Diese vielseitige Lösung erfüllt komplexe Bearbeitungsanforderungen und minimiert gleichzeitig die Investitionskosten der Kunden. |
 |
