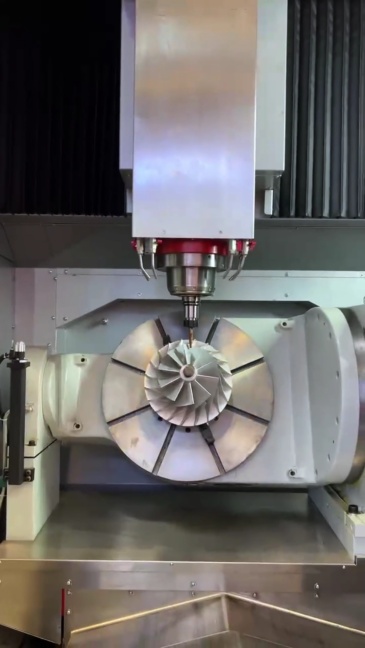

| HV5F-Serie Die Werkzeugmaschinen verfügen über eine feste Portalsäule mit integrierter Bettkonstruktion, die eine weitgespannte H-förmige Portalsäule und eine frontseitig aufgehängte Kastenkonstruktion aufweist. In Verbindung mit einer breiten und schweren Vierrollen-Linearführungsbasis zeichnen sich die Werkzeugmaschinen durch hohe Steifigkeit und hohe Präzision aus. Die gesamte Werkzeugmaschine ist professionell konstruiert und gefertigt, mit Fokus auf niedrigen Schwerpunkt, Verdrehsicherheit und Eignung für schwere Zerspanung. |

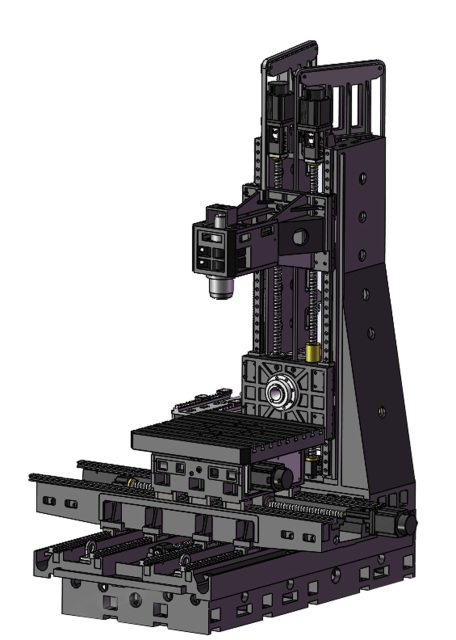

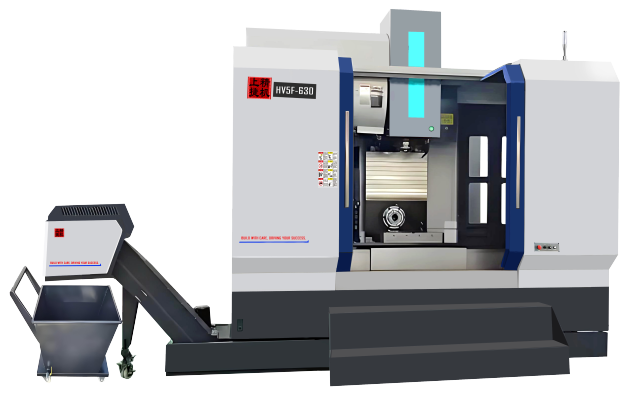

| ■ Maschinenstruktur HV5F-Serie Die Werkzeugmaschinen verfügen über eine feste Portalsäule mit integrierter Bettkonstruktion, die eine weitgespannte H-förmige Portalsäule und eine frontseitig aufgehängte Kastenkonstruktion aufweist. In Verbindung mit einer breiten und schweren Vierrollen-Linearführungsbasis zeichnen sich die Werkzeugmaschinen durch hohe Steifigkeit und hohe Präzision aus. Die gesamte Werkzeugmaschine ist professionell konstruiert und gefertigt, mit Fokus auf niedrigen Schwerpunkt, Verdrehsicherheit und Eignung für schwere Zerspanung. Mithilfe der Finite-Elemente-Analyse (FEM) werden Form und Position der Verstärkungsrippen der Gussteile optimiert, um die optimale Festigkeit des Bettes zu erreichen. Zusätzlich wurden Basis und Y-Achsen-Säule speziell verstärkt, um die Bettstruktur für schwere Zerspanung zu optimieren und die Werkzeugstandzeit zu erhöhen. |
 |
■ Technische Daten
| Maschinentyp | HV5F-1000 | |
| 工作台尺寸Werkbankgröße | 1000x1000 mm | |
| Werkbank-T-Nut (Anzahl - Größe * Teilung) | 7-22x130 mm | |
| Max. Belastbarkeit der Werkbank | 2100 kg | |
| 卧加 单元 Horizontal Bearbeitung Abschnitt |
X轴行程 Verfahrweg der X-Achse | 1600 mm |
| Y轴行程 Verfahrweg der Y-Achse | 1000 mm | |
| Z轴行程 Verfahrweg der Z-Achse | 1000 mm | |
| 主轴中心线至工作台面距离 Abstand von der Mittellinie der Hauptwelle zur Arbeitstischoberfläche |
-50-950 mm | |
| 主轴端面到工作台中心距离 Abstand von der Spindelstirnseite bis die Mitte des Arbeitstisches |
-60-940 mm | |
| 立加 单元 Vertikal Bearbeitung Abschnitt |
Z轴行程 Verfahrweg der Z-Achse | 1000 mm |
| 主轴中心线至工作台面距离 Abstand von der Mittellinie der Hauptwelle zur Arbeitstischoberfläche |
150-1150 mm | |
| 主轴端面到工作台中心距离 Abstand von der Spindelstirnseite bis die Mitte des Arbeitstisches |
-230-770 mm | |
| 导轨形式 Führungsschienenform | Präzisions-Linearführung mit Rollen der Klasse P | |
| Schnelle X-, Y- und Z-Bewegungsgeschwindigkeit | 24 m/min | |
| X轴电机最大转矩 X-Achse Max. Drehmoment des Motors | 69 Nm | |
| Y轴电机最大转矩 Y-Achse Max. Drehmoment des Motors | 85,2 Nm | |
| Z轴电机最大转矩 Z-Achse Max. Drehmoment des Motors | 85,2 Nm | |
| 主轴最高转速 Max. Spindeldrehzahl | 6000 U/min | |
| 主轴锥孔 Spindelkegelloch | BT50 | |
| 主轴电机功率 Spindelmotorleistung | 15/18 KW | |
| 刀库容量 Kapazität des Werkzeugmagazins | Scheibentyp 24Tools | |
| 刀具最大重量 Max. Gewicht der Schneidwerkzeuge | 15 kg (BT50) | |
| 气源压力 Luftquellendruck | 0,5–0,8 MPa | |
| 定位精度 Positionierungsgenauigkeit | 0,012 mm | |
| 重复定位精度 Wiederholbare Positionierungsgenauigkeit | 0,008 mm | |
| B轴定位精度 Positionierungsgenauigkeit der B-Achse | 10" | |
| B轴重复定位精度 WiederholbarkeitPositionierungsgenauigkeit der B-Achse | 6" | |
| Maschinengröße (L x B x H) | 53600 x 4300 x 3100 mm | |
| Standardgewicht | 21000 kg | |
■ Werkzeugmaschinenkonfiguration
CNC-System: FANUC, Siemens ,SYNTEC, KND,Mitsubishi  |
Hochwertige Spindel, importierte Lager |
THK, PMI, HIWIN, HTPM 45、55 Präzisions-Linearführung vom Typ P mit Rollen |
Standardmäßig mit einem hubfreien Drehtisch ausgestattet, kann die kontinuierliche Positionierung und Indexierung 0,001° erreichen. Die gesamte Serie verfügt über eine Schieber-Direktverbindungsstruktur mit hoher Steifigkeit und Präzision. |
Das doppelgängige Präzisionsschneckengetriebe und die Schnecke gewährleisten eine spielfreie Übertragung und eine wartungsfreie Lebensdauer von 20.000 Stunden. Dank des großen Übersetzungsverhältnisses, der sanften Übertragung und der selbsthemmenden Eigenschaften eignet es sich besonders für Fräsarbeiten. |
Es werden importierte Präzisions-Drehtischlager der Güteklasse P4 mit drei Rollenreihen verwendet, die axiale und radiale Unterstützung bieten. Dies führt zu einem hohen Klemmmoment auf der Arbeitstischoberfläche und einem starken Kippschutzmoment. |
Standardmäßig ausgestattet mit Kettenspäneförderer und kleinem Eisenspänewagen. |
Hochwertiges ATC-Werkzeugmagazin vom Scheiben-/Schirmtyp |
|
