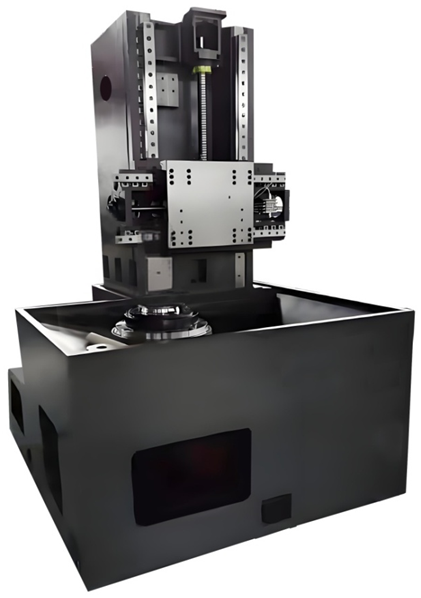

| VT-Serie Werkzeugmaschinen werden professionell entwickelt und gefertigt, wobei der Schwerpunkt auf niedrigem Schwerpunkt, Verdrehsicherheit, hoher Schnittleistung und hoher Materialabtragsleistung liegt. Sie verfügen über einen kastenförmigen Sockel und verbreiterte und verdickte Z-Achsen-Säulen, die eine hervorragende Steifigkeit der gesamten Maschine gewährleisten. |
Maschinengussteile bestehen aus hochwertigem HT300-Material und werden einer Schwingungsspannungsentlastung und einem sekundären Anlassprozess unterzogen, um innere Spannungen zu beseitigen. Sie zeichnen sich durch hohe Festigkeit, hohe Verformungsbeständigkeit und hervorragende Stoßdämpfung aus und gewährleisten so die stabile Präzision der Werkzeugmaschine im Langzeiteinsatz. |
 |
■ Technische Daten
| Maschinentyp | VT800 |
| 最大回转直径 Max. Schaukeldurchmesser | 920 mm |
| 最大车削直径 Max. Drehdurchmesser | 820 mm |
| 最大车削高度Max. Drehhöhe | 720 mm |
| 主轴端部形式 Spindelnase | A2-11 |
| 主轴电机功率 Spindelmotorleistung | 18,5/22 KW |
| 主轴最高转速 Max. Spindeldrehzahl | 2000 U/min |
| 卡盘尺寸 Spannfuttergröße | 15" / 18" (Optional) |
| X轴行程 X-Achse | -50,+450mm |
| Z轴行程 Z-Achse | 740 mm |
| Eilganggeschwindigkeit der X-Achse | 20 m/min |
| Eilganggeschwindigkeit der Z-Achse | 20 m/min |
| X轴电机最大转矩 X-Achse Max. Drehmoment des Motors | 69 Nm |
| Z轴电机最大转矩 Z-Achse Max. Drehmoment des Motors | 85,2 Nm |
| 伺服刀塔 Servo-Werkzeugrevolver | 8 Werkzeuge |
| 刀方规格 Außendurchmesser des Werkzeugs | 32 x 32 mm |
| 镗孔刀直径 Bohrwerkzeugdurchmesser | ￠50 mm |
| 动力刀具规格Größe des Power-Revolverwerkzeugs | ER32 |
| 气源压力 Luftquellendruck | 0,5–0,8 MPa |
| Maschinengröße (L x B x H) | 2000x3400x3650mm |
| Standardgewicht | 9600 kg |
■ Erweiterbare Funktionen von Werkzeugmaschinen
|

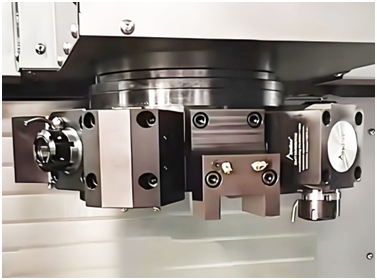

Dreh-Fräsen Die Maschine kann bei Bedarf mit einem Servo-Werkzeugrevolver ausgestattet werden und es können verschiedene Arten von Antriebsköpfen konfiguriert werden, um Dreh- und Fräsverbundfunktionen zu erreichen, die Verarbeitungsanforderungen komplexer Teile zu erfüllen und die Verarbeitungseffizienz zu verbessern. |
 |
|

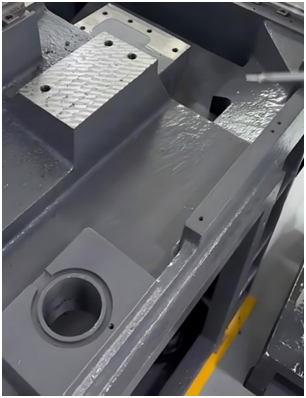

Die Montagefläche wird manuell abgeschabt, wodurch die Werkzeugmaschine ihre ursprüngliche Genauigkeit über lange Zeit behält. Dies verbessert außerdem die Steifigkeit der Werkzeugmaschine sowie ihre Vibrationsdämpfung und Stabilität während der Bearbeitung.
|
 |
|

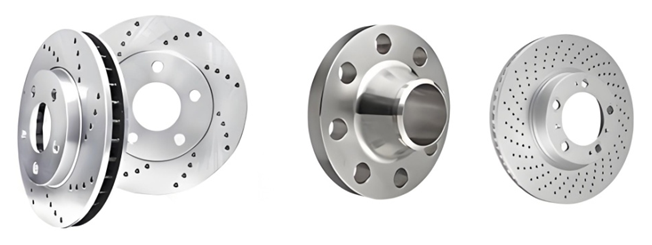

Anwendungsvorteile |
 |
