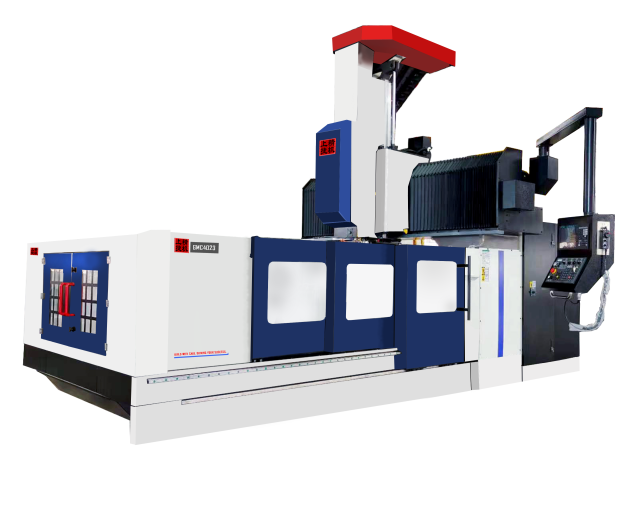

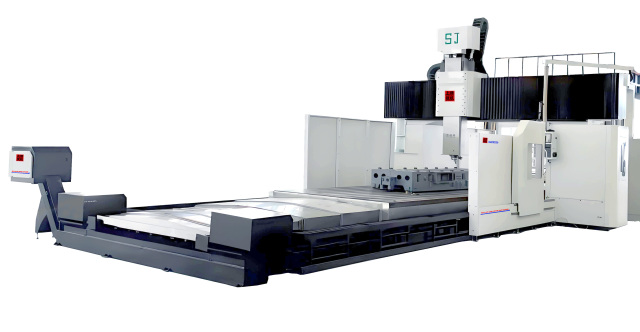

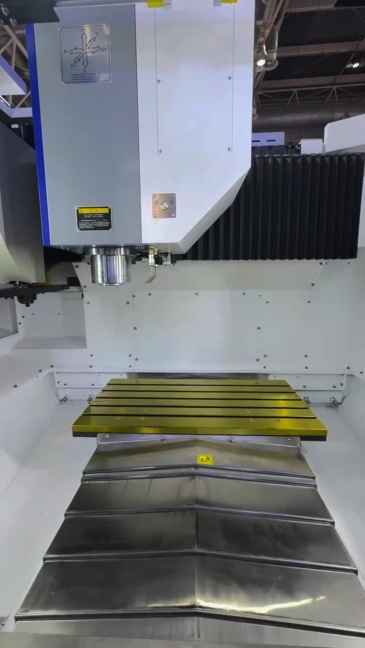

GMC5028--GMC8038

GMC-Serie Portalwerkzeugmaschinen, die die Eigenschaften von Portalwerkzeugmaschinen wie starke Steifigkeit, symmetrische Struktur und hohe Stabilität übernehmen, sind mit übergroßen Kugelumlaufspindeln, Rollenlinearführungen, Spindeln mit hoher Steifigkeit, fortschrittlichen numerischen Steuerungssystemen und anderen Komponenten ausgestattet, die den Anforderungen schwerer Schneid- und Präzisionsbearbeitungen großer Werkstücke und Formen gerecht werden.

Beschreibung

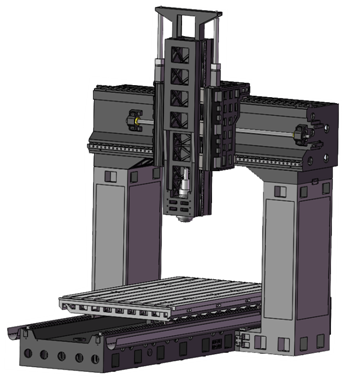

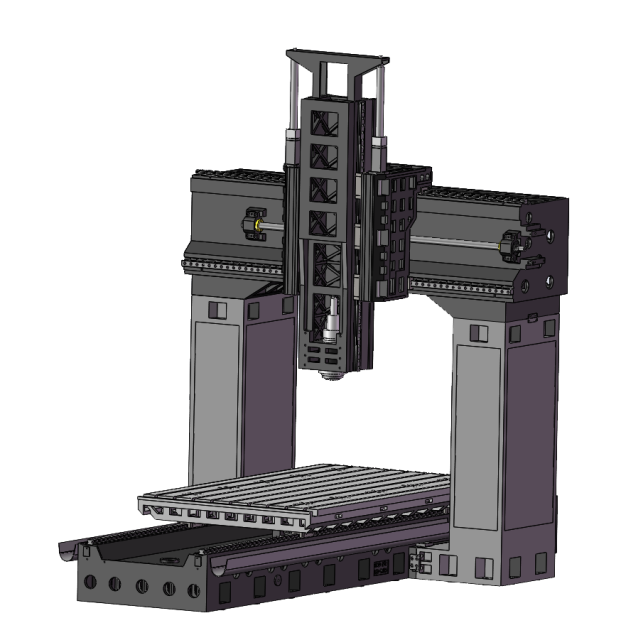

■ Maschinenstruktur GMC-Serie Die Werkzeugmaschinen verfügen über eine Portalkonstruktion mit vergrößerten Säulen- und Querträgerstrukturen zur Unterstützung, die eine hervorragende Steifigkeit der gesamten Maschine gewährleisten. Die Gussteile der Werkzeugmaschinen bestehen aus hochwertigem HT300-Material, das eine hohe Festigkeit, hohe Verformungsbeständigkeit und hervorragende Stoßdämpfungseigenschaften aufweist. Mithilfe der Finite-Elemente-Analyse (FEM) werden Form und Position der Verstärkungsrippen der Gussteile optimiert, um die optimale Festigkeit des Maschinenbetts zu erreichen. Zusätzlich werden spezielle Verstärkungsstrukturen an der X-Achsen-Basis und dem Y-Achsen-Querträger angebracht, um das Maschinenbett stabiler zu machen und Verformungen vorzubeugen.
Das Vier-Schienen-Design des Z-Achsen-Stößels bietet nicht nur ausreichende Steifigkeit, sondern überwindet auch das Kriechphänomen bei niedriger Geschwindigkeit und den Mangel an Präzisionsverlust im Laufe der Zeit, der bei herkömmlichen harten Schienen auftritt.
Bei einem X-Achsen-Verfahrweg von über 4 Metern ist eine standardmäßige Leitspindel-Stützvorrichtung vorhanden, die ein Absinken der Leitspindel wirksam verhindert, ihre Lebensdauer verlängert und die Laufgenauigkeit der X-Achse aufrechterhält.
Maschinen mit einem X-Achsen-Verfahrweg von über 6 Metern sind standardmäßig mit einer patentierten Drehmutter ausgestattet. Diese Vorrichtung kann die Laufgenauigkeit der Werkzeugmaschine deutlich verbessern, die instabile Laufgenauigkeit der X-Achsen-Leitspindel, die durch das Verdrehen der langen Leitspindel verursacht wird, überwinden und ihre Lebensdauer durch die Stillstandszeit der Leitspindel deutlich erhöhen.

■ Technische Daten

Maschinenmodell	GMC5028	GMC6028	GMC5032	GMC6032	GMC8032	GMC5038	GMC6038	GMC8038
Verfahrweg der X-Achse	5000 mm	6000 mm	5000 mm	6000 mm	8000 mm	5000 mm	6000 mm	8000 mm
Verfahrweg der Y-Achse	2800 mm	2800 mm	3200 mm	3200 mm	3200 mm	3800 mm	3800 mm	3800 mm
Verfahrweg der Z-Achse	1000 mm	1000 mm	1000 mm	1000 mm	1000 mm	1250 mm	1250 mm	1250 mm
Effektive Breite des Portals	2800 mm	2800 mm	3200 mm	3200 mm	3200 mm	3800 mm	3800 mm	3800 mm
Abstand von der Spindelfläche zur Arbeitstischoberfläche	250-1050 mm	250-1050 mm	250-1250 mm	250-1250 mm	250-1250 m	250-1500m	250-1500 mm	250-1500 mm
Werkbankgröße	2000 x 5000 mm	2000 x 6000 mm	2500 x 5000 mm	2500 x 6000 mm	2500 x 8000 mm	3000 x 5000 mm	3000 x 6000 mm	3000 x 8000 mm
T-Nuten für Werkbänke (Anzahl - Größe x Teilung)	9-22 x 200 mm	9-22 x 200 mm	12-28 x 200 mm	12-28 x 200 mm	12-28 x 200 mm	14-36 x 200 mm	14-36 x 200 mm	14-36 x 200 mm
Max. Belastbarkeit der Werkbank	22T	25T	25T	28T	35T	28T	35T	40T
Führungsschienenform	P级精密滚柱式直线导轨 Rollenlinearführung der Präzisionsklasse P
Schnelle Bewegungsgeschwindigkeit X, Y, Z	10/20/15 m/min		10/15/10 m/min
X-Achse Max. Drehmoment des Motors	105 Nm	105 Nm	105 Nm	144N.m	144N.m	105 Nm	144N.m	144N.m
Y-Achse Max. Drehmoment des Motors	85,2 Nm	85,2 Nm	85,2 Nm	85,2 Nm	85,2 Nm	85,2 Nm	85,2 Nm	85,2 Nm
Z-Achse Max. Drehmoment des Motors	105 Nm	105 Nm	105 Nm	105 Nm	105 Nm	105 Nm	105 Nm	105 Nm
Max. Spindeldrehzahl	6000 U/min
Spindelkegelbohrung	BT50
Spindelmotorleistung	22/26 KW
Kapazität des Werkzeugmagazins	（选配Optionale Konfiguration）圆盘式/24把 Disc-Type 24Tools
Max. Gewicht der Schneidwerkzeuge	20 KG
KVAGesamtleistung	50	50	50	50	50	65	65	65
Maschinengröße (L x B x H) cm	1500x530x500	1700x530x500	1500 x 580 x 560	1700 x 580 x 560	2300 x 580 x 560	1500x620x680	1700 x 620 x 680	2300 x 620 x 680
Standardgewicht	45 T	50 T	60 T	70 T	85 T	78 T	85 T	105 T

■ Werkzeugmaschinenkonfiguration

CNC-System: FANUC, Siemens ,SYNTEC, KND,Mitsubishi	Hochwertige Spindel, importierte Lager	THK, PMI, HIWIN, HTPM 45、55 Präzisions-Linearführung vom Typ P mit Rollen	THK, PMI, HIWIN C3 Klasse Ø50 präzisionsgeschliffene Kugelumlaufspindel
Hochwertiger Werkzeugspannzylinder	Importierte Schrägkugellager der Klasse NSK, SKF und FAG P4	Präzise Kupplung mit hoher Steifigkeit	Importierte Synchronriemen mit hohem Drehmoment
Hochwertiges ATC-Werkzeugmagazin vom Scheiben-/Schirmtyp		Standardmäßig ausgestattet mit Kettenspäneförderer und kleinem Eisenspänewagen.
